Tổng hợp 13 mẫu bản vẽ mặt bằng chung cư cao cấp đẹp và tiện nghi
Uyen Mac
January 29, 2026
11 phút đọc
Rất nhiều gia chủ chi một khoản tiền lớn để mua chung cư cao cấp nhưng lại không biết bố trí công năng sao cho tối ưu, hoặc đang phân vân đứng giữa chưa biết chọn layout nào hợp lý. Thực tế, nội thất có thể thay đổi, nhưng “khung xương” của ngôi nhà rất khó sửa chữa. Do đó, việc xem xét kỹ bản vẽ mặt bằng ngay từ đầu là bước tiên quyết để hình dung không gian sống tương lai. Bài viết dưới đây sẽ giới thiệu và phân tích 13 mẫu bản vẽ mặt bằng chung cư cao cấp được các kiến trúc sư đánh giá cao nhất về cả thẩm mỹ lẫn công năng trong năm nay.
1. Tiêu chí vàng đánh giá một layout căn hộ cao cấp đẹp
Trước khi đi vào chi tiết các mẫu, bạn cần trang bị kiến thức để tự mình định giá trị của một bản vẽ mặt bằng chung cư. Một layout căn hộ cao cấp đúng chuẩn phải thỏa mãn 3 tiêu chí cốt lõi sau:
- Sự thông thoáng (Vi khí hậu): Đây là yếu tố quan trọng nhất. Một bản vẽ đẹp phải thể hiện được khả năng đón gió tươi và ánh sáng tự nhiên vào tất cả các phòng. Ưu tiên tuyệt đối cho các căn hộ có nhiều mặt thoáng (căn góc), hạn chế tối đa các phòng ngủ “âm” (không có cửa sổ) hoặc phòng ngủ nhìn ra khe lấy sáng hẹp.
- Phân chia không gian (Zoning): Layout cần có sự tách biệt hợp lý (zoning) giữa khu vực sinh hoạt chung (gồm phòng khách, bếp, phòng ăn) và khu vực riêng tư (phòng ngủ, phòng làm việc). Sự phân chia này giúp các thành viên trong gia đình có thể sinh hoạt thoải mái mà không làm phiền đến giấc ngủ của người khác.
- Phong thủy ứng dụng: Dù hiện đại đến đâu, bản vẽ cũng cần tuân thủ các nguyên tắc phong thủy cơ bản để mang lại tài lộc: Cửa chính không nhìn thẳng vào bếp (lộ táo), cửa nhà vệ sinh không đối diện cửa phòng ngủ, và có vị trí trang trọng, kín đáo để đặt ban thờ.
2. Chi tiết 13 mẫu bản vẽ mặt bằng chung cư cao cấp (Phân loại theo nhu cầu)
Dưới đây là 13 mẫu layout điển hình, được phân loại từ căn hộ nhỏ cho người độc thân đến các siêu phẩm Penthouse dành cho giới thượng lưu.
Nhóm mẫu mặt bằng căn hộ 1 phòng ngủ (Studio & 1PN+)

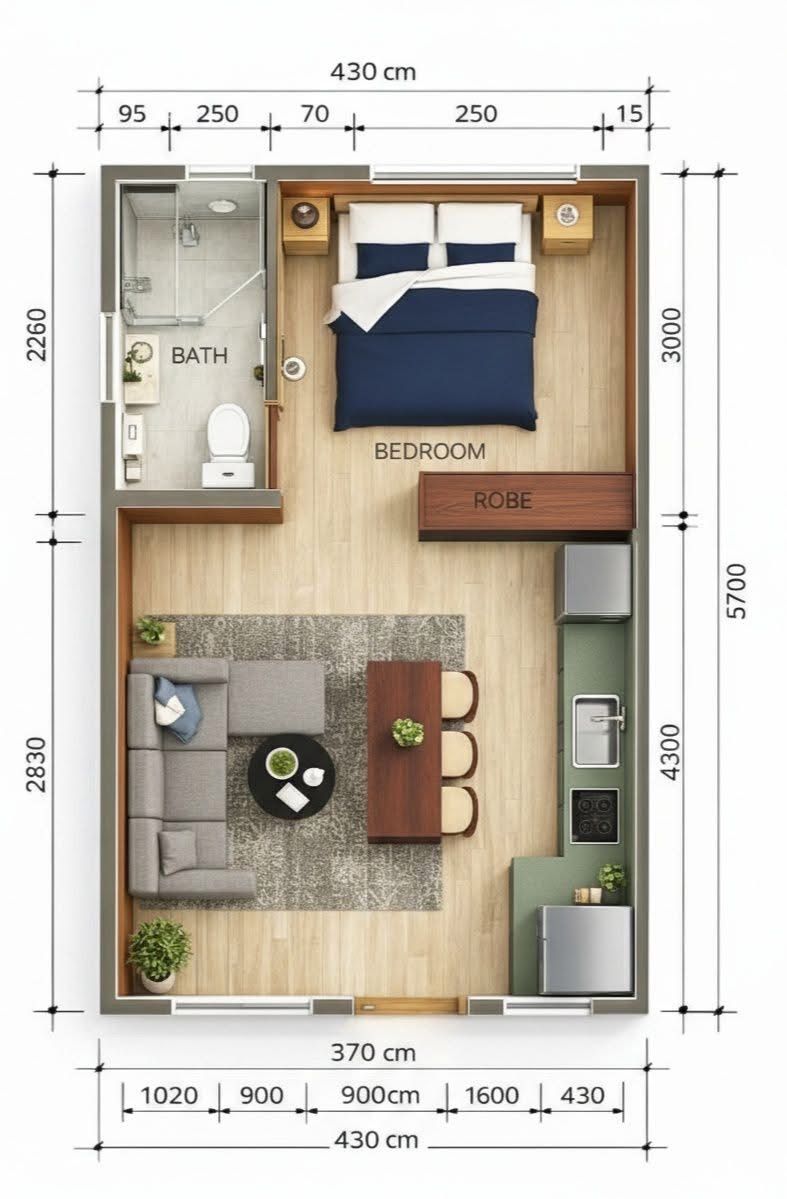

Mẫu 1: Layout căn hộ Studio không gian mở (Open concept)
Đây là thiết kế tối ưu cho người độc thân hoặc chuyên gia nước ngoài thuê ngắn hạn.
- Đặc điểm: Loại bỏ hoàn toàn các vách ngăn cứng. Phòng khách, bếp và giường ngủ nằm trong cùng một không gian liên thông.
- Ưu điểm: Tạo cảm giác rộng rãi hơn diện tích thực, ánh sáng lan tỏa khắp phòng. Thường sử dụng vách kính trượt hoặc rèm để tạo sự riêng tư linh hoạt khi cần.

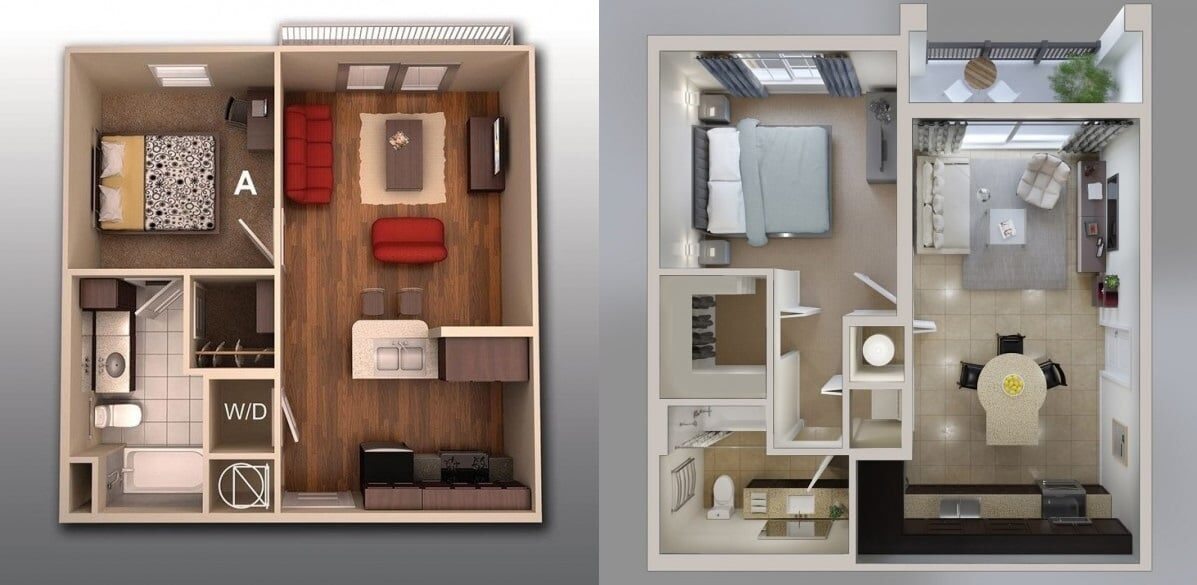

Mẫu 2: Layout căn hộ 1PN+1 (Có thêm phòng đa năng/làm việc)
Đây là xu hướng “best-seller” dành cho các cặp vợ chồng trẻ mới cưới.
- Đặc điểm: Ngoài 1 phòng ngủ Master kín đáo, bản vẽ bố trí thêm một khoảng không gian “+1” rộng khoảng 6-8m2.
- Ưu điểm: Khu vực +1 này cực kỳ linh hoạt: có thể làm phòng làm việc (Home office), phòng đọc sách, hoặc kê một chiếc giường nhỏ/sofa bed cho người thân đến chơi ngủ lại.
Mẫu 3: Bản vẽ căn hộ 1 phòng ngủ với logia rộng
- Đặc điểm: Ưu tiên diện tích cho phần logia (ban công) trải dài từ phòng khách sang phòng ngủ.
- Ưu điểm: Dành cho những gia chủ yêu thiên nhiên, muốn biến ban công thành khu vườn nhỏ hoặc nơi thưởng trà, cafe mỗi sáng. Logia rộng cũng giúp che chắn nắng gắt, làm mát căn hộ tự nhiên.
Nhóm mẫu mặt bằng chung cư 2 phòng ngủ (Phổ biến nhất)

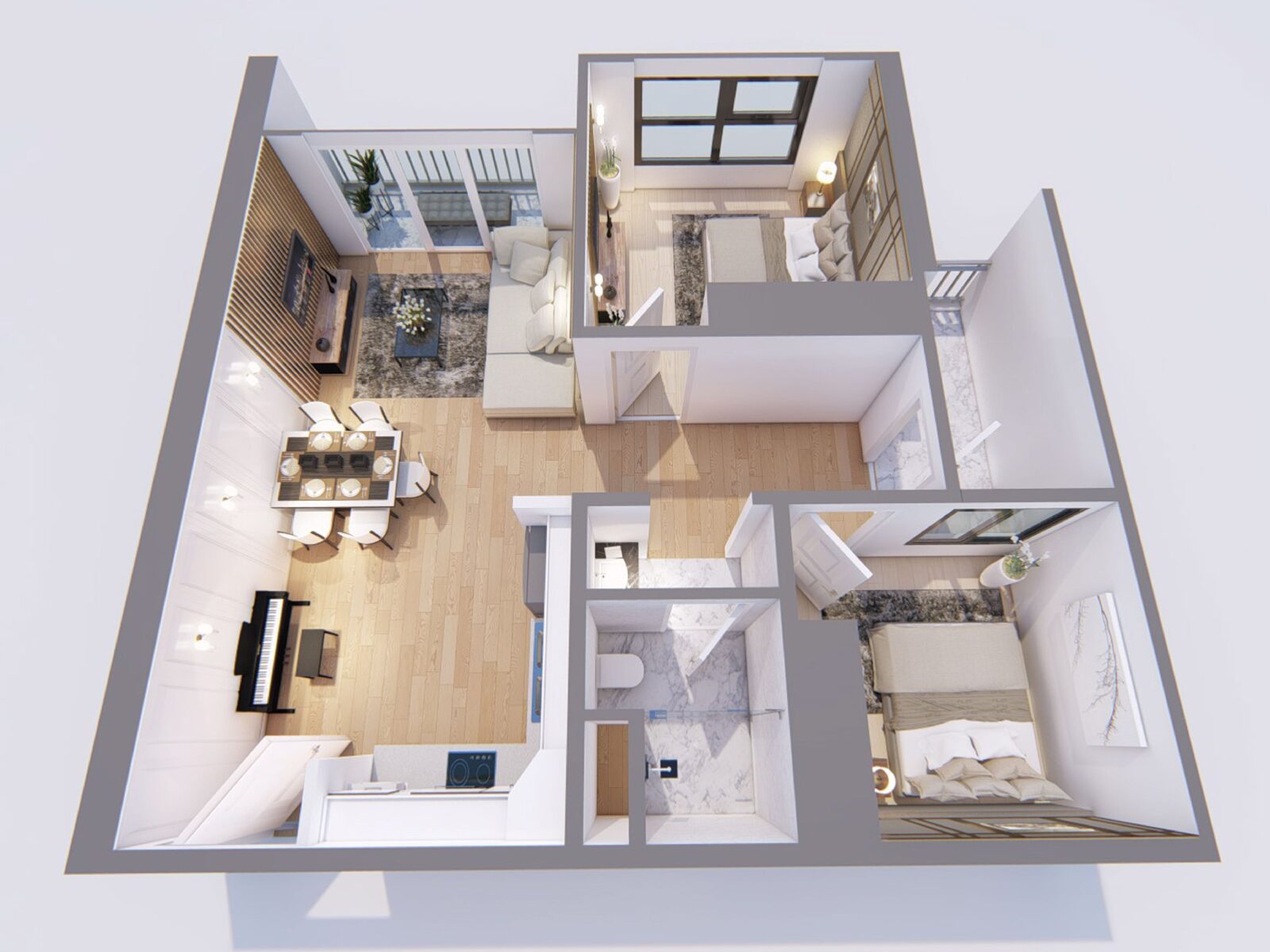

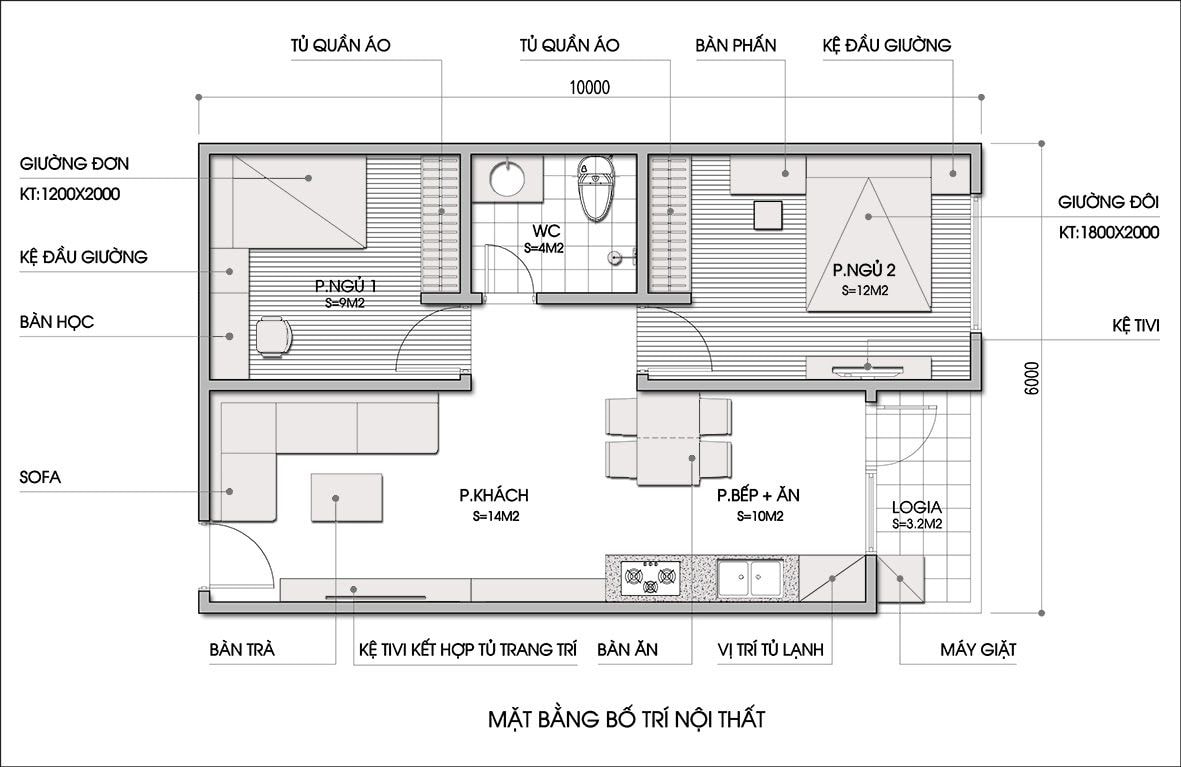

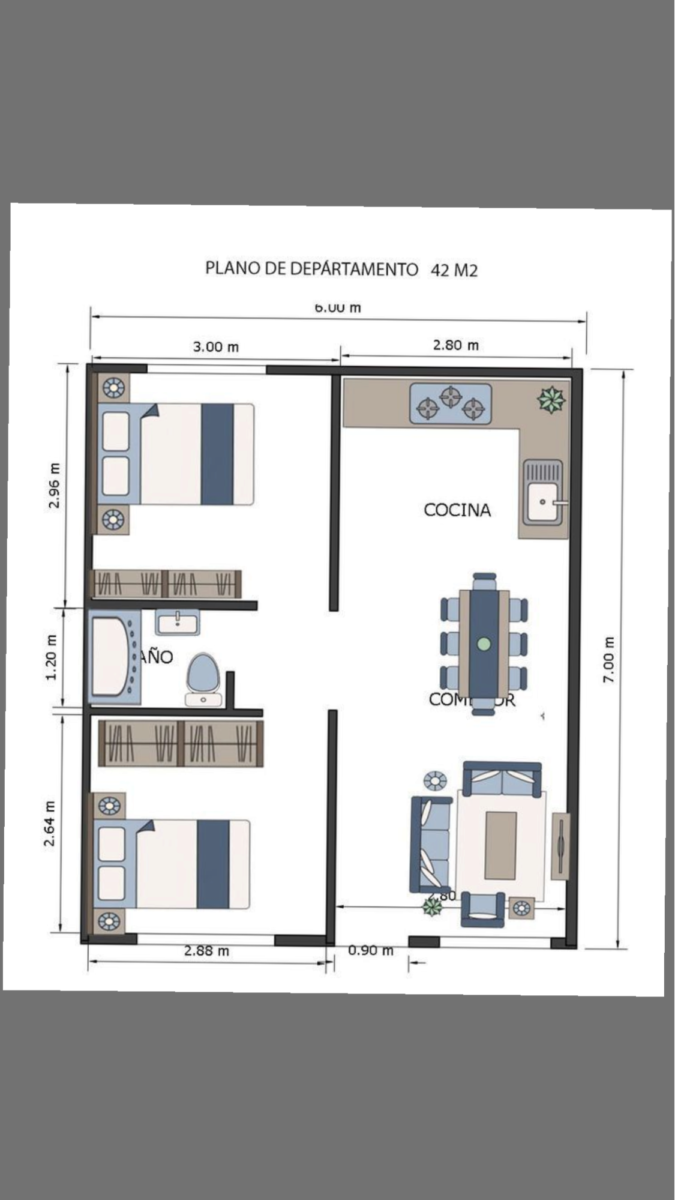

Mẫu 4: Thiết kế căn hộ 2 ngủ 2 vệ sinh tách biệt (Layout chữ I)
- Đặc điểm: Các phòng được sắp xếp chạy dọc theo một trục thẳng hoặc song song.
- Ưu điểm: Luồng giao thông mạch lạc. Hai phòng vệ sinh được bố trí hợp lý: 1 trong phòng Master, 1 ở ngoài cho khách, đảm bảo sự tiện nghi tối đa.

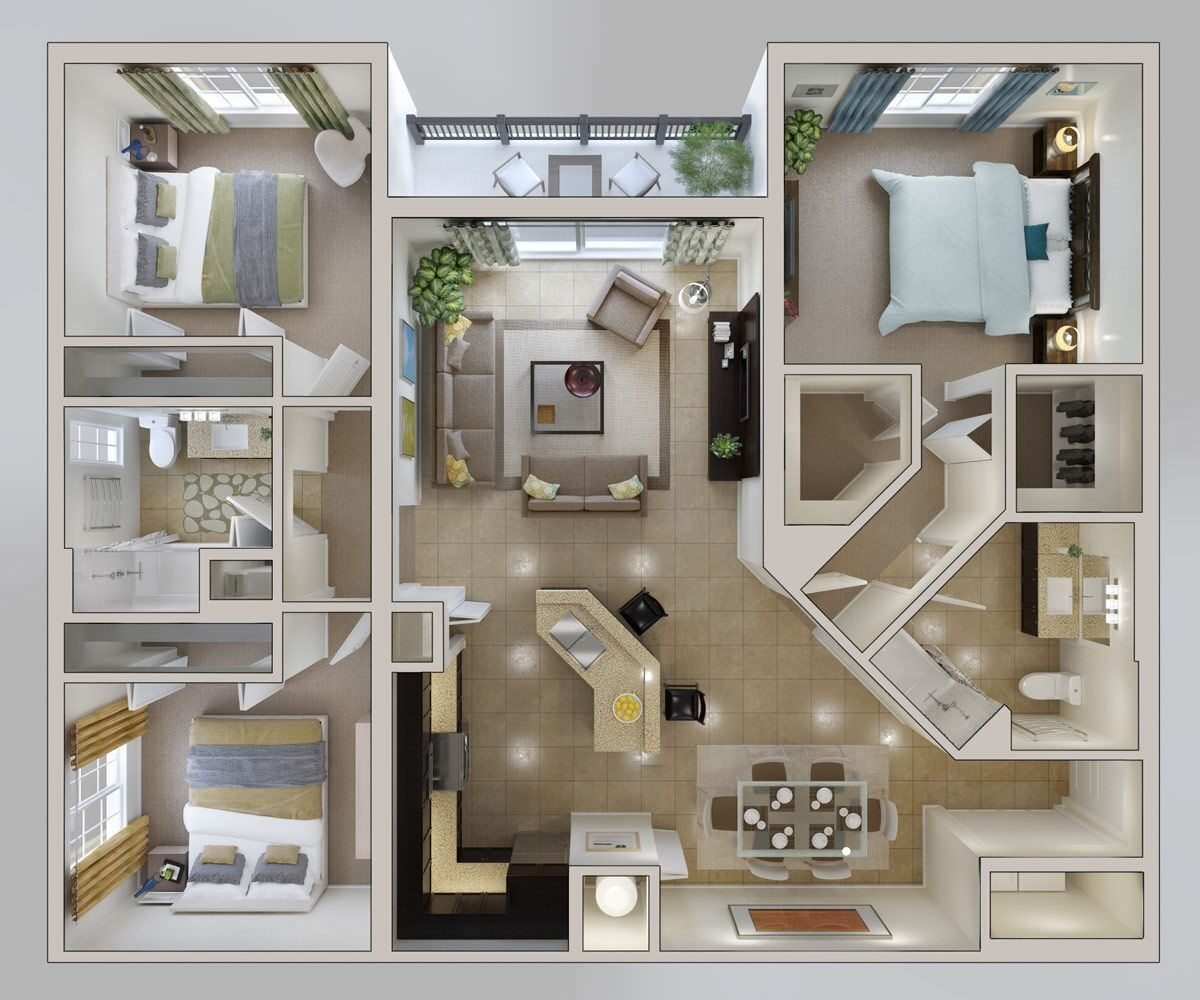

Mẫu 5: Bản vẽ căn hộ góc 2 phòng ngủ (Tối ưu ánh sáng 2 mặt)
- Đặc điểm: Nằm ở vị trí góc của tòa nhà.
- Ưu điểm: Đây thường là những căn đắt giá nhất. Cả 2 phòng ngủ và phòng khách đều có view panorama và đón gió đối lưu rất tốt, khắc phục hoàn toàn tình trạng bí bách của chung cư.

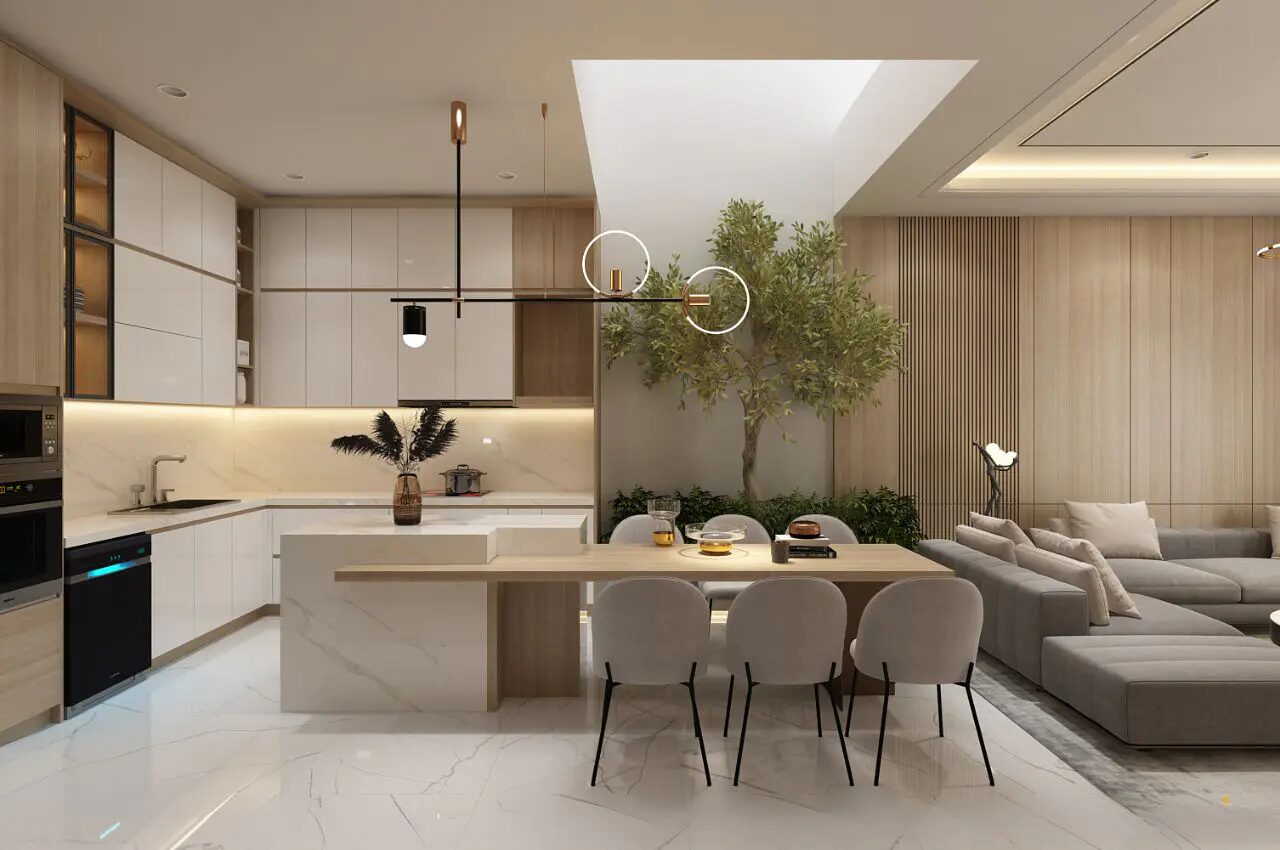

Mẫu 6: Mẫu layout bếp đảo kết hợp phòng khách sang trọng
- Đặc điểm: Bếp không giấu kín mà được thiết kế mở với bàn đảo (Island) kết nối trực tiếp với sofa phòng khách.
- Ưu điểm: Tạo nên sự sang trọng, hiện đại kiểu Âu Mỹ. Người nấu ăn vẫn có thể trò chuyện với gia đình hoặc xem TV, tăng tính kết nối.
Mẫu 7: Thiết kế phòng ngủ Master có Walk-in Closet (Phòng thay đồ)
- Đặc điểm: Phòng ngủ Master chiếm diện tích lớn, tích hợp hệ tủ quần áo chữ U hoặc L tạo thành phòng thay đồ riêng biệt dẫn vào nhà vệ sinh.
- Ưu điểm: Đáp ứng nhu cầu của các nữ chủ nhân yêu thích thời trang, tạo cảm giác như đang ở trong khách sạn 5 sao.

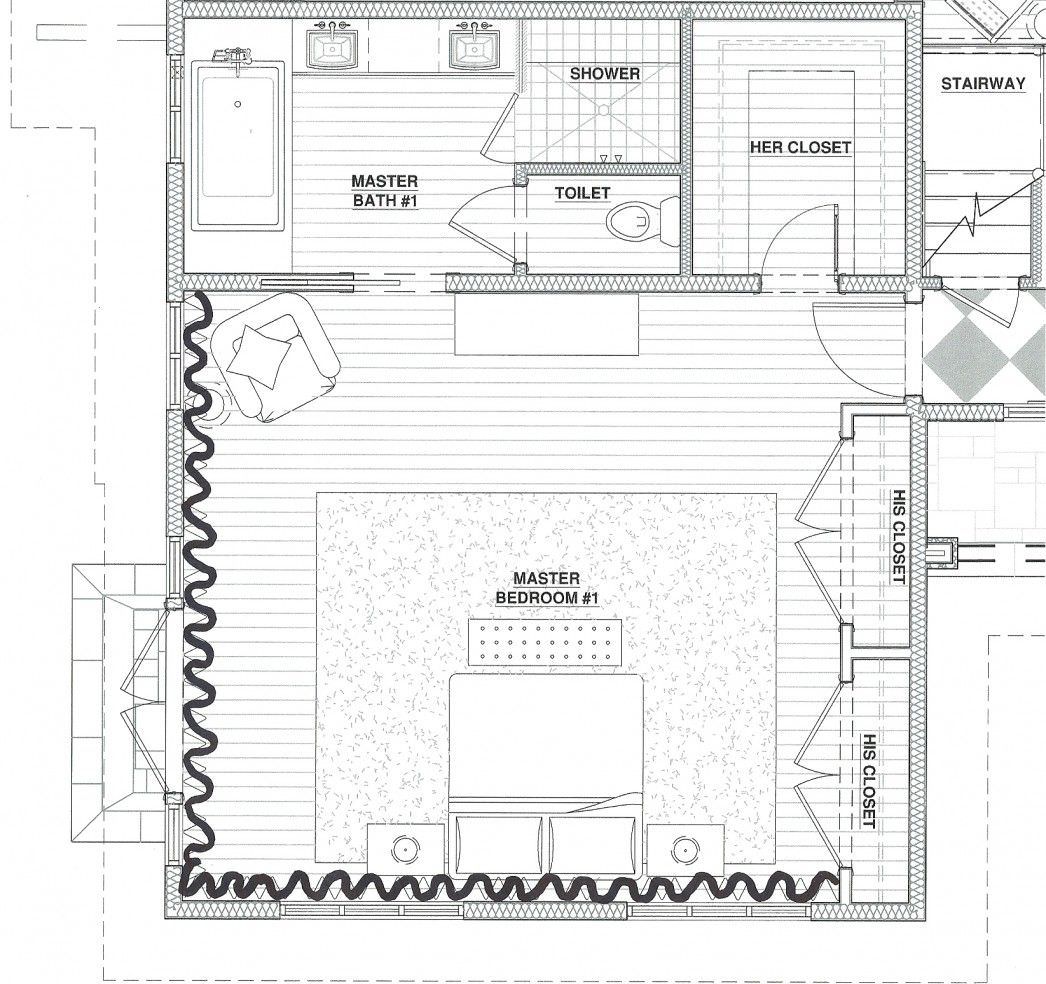

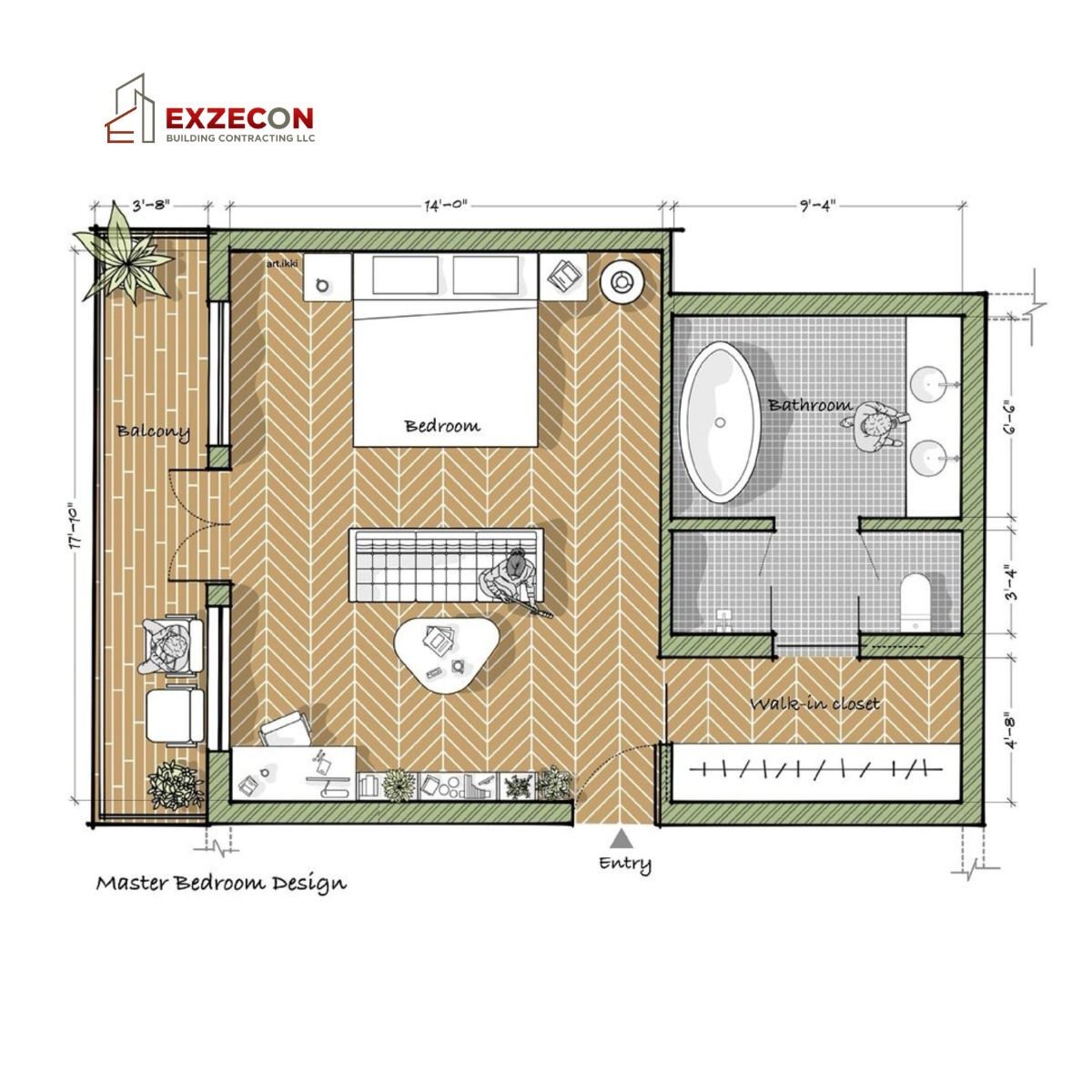

Bản vẽ mặt bằng phòng ngủ master có phòng thay đồ walk-in closet hiện đại – Ảnh Pinterest
Nhóm mẫu mặt bằng chung cư 3 phòng ngủ (Gia đình đa thế hệ)

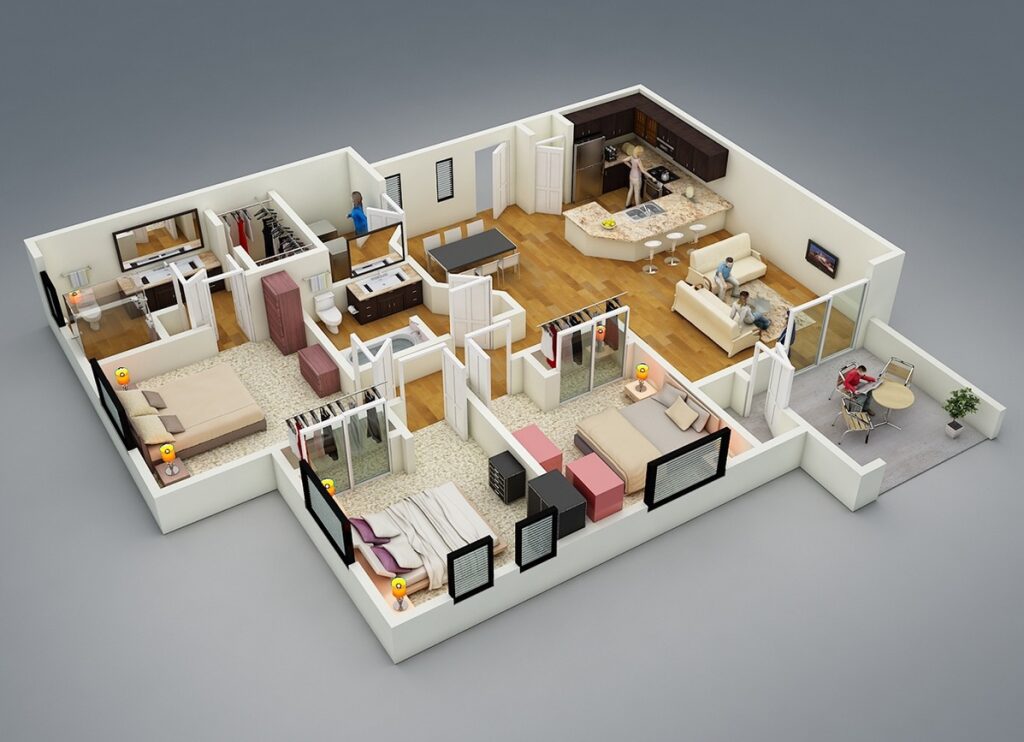

Mẫu 8: Layout căn hộ 3 phòng ngủ diện tích lớn (trên 100m2)
- Đặc điểm: Không gian cực kỳ rộng rãi, thường có thêm phòng kho (storage) hoặc phòng cho người giúp việc và lối đi phụ.
- Ưu điểm: Đảm bảo mỗi thành viên đều có không gian riêng tư rộng rãi. Phòng khách đủ lớn cho các buổi tụ họp đại gia đình.
Mẫu 9: Bản vẽ bố trí 3 phòng ngủ quanh trục phòng khách
- Đặc điểm: Phòng khách nằm chính giữa, 3 phòng ngủ tỏa ra 3 hướng xung quanh.
- Ưu điểm: Loại bỏ hoàn toàn hành lang dài gây lãng phí diện tích (diện tích chết). Tăng tính kết nối giữa các thành viên khi bước ra khỏi phòng là gặp nhau ở phòng sinh hoạt chung.
Mẫu 10: Thiết kế căn hộ 3 ngủ phong cách Tân Cổ Điển
- Đặc điểm: Layout nhấn mạnh vào tính đối xứng (Symmetry) và thường có sảnh đón (Foyer) trang trọng ngăn cách cửa chính với phòng khách.
- Ưu điểm: Tạo sự bề thế, kín đáo và sang trọng ngay từ khi bước vào nhà.
Mẫu 11: Layout thông minh cho căn hộ 3 phòng ngủ diện tích vừa (80-90m2)
- Đặc điểm: Sử dụng nội thất thông minh và vách ngăn mỏng để “nhét” đủ 3 phòng ngủ trong diện tích hạn chế.
- Ưu điểm: Phù hợp với gia đình đông người nhưng tài chính vừa phải. Đòi hỏi thiết kế nội thất phải cực kỳ khéo léo để không gây chật chội.
Nhóm mẫu mặt bằng căn hộ đặc biệt (Duplex/Penthouse/Sky Villa)

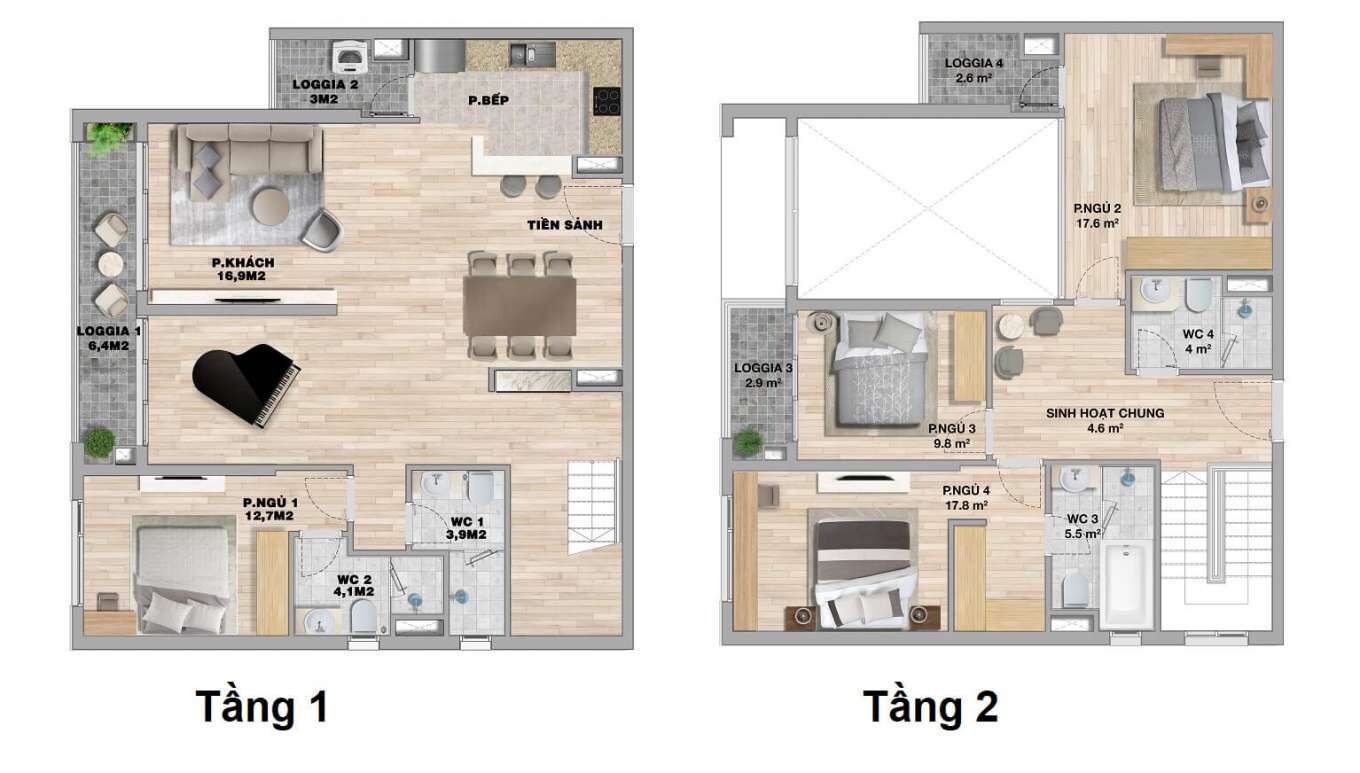

Mẫu 12: Bản vẽ mặt bằng Duplex thông tầng
- Đặc điểm: Căn hộ có 2 tầng nối với nhau bằng cầu thang bộ bên trong.
- Ưu điểm: Phân chia rõ rệt: Tầng 1 là không gian động (Khách, Bếp, Ăn) để tiếp khách. Tầng 2 là không gian tĩnh (Các phòng ngủ) đảm bảo sự yên tĩnh tuyệt đối. Khoảng thông tầng (Void) tạo sự hoành tráng cho phòng khách.

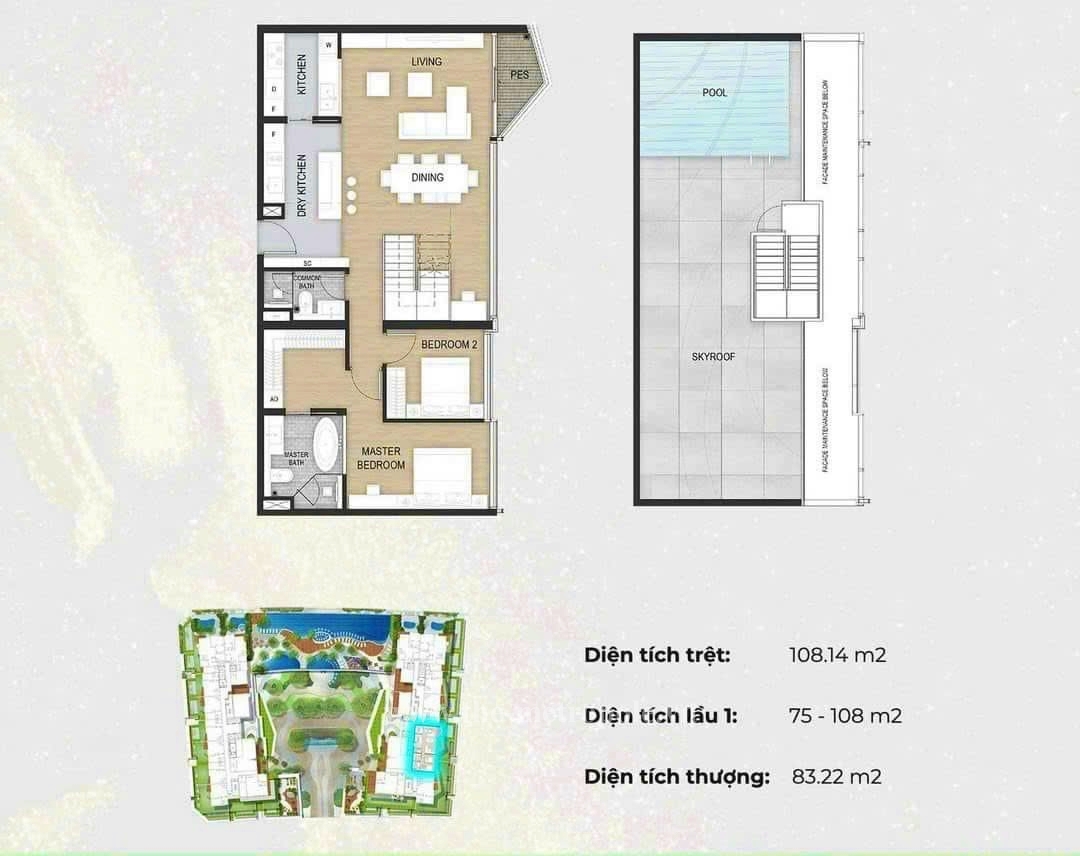

Mẫu 13: Layout Penthouse với sân vườn và bể bơi trên cao
- Đặc điểm: Nằm trên đỉnh tòa nhà, sở hữu diện tích sân thượng lớn.
- Ưu điểm: Đỉnh cao của sự hưởng thụ. Gia chủ có thể bố trí bể bơi riêng, vườn BBQ, vườn thiền ngay tại nhà. Layout này đề cao tính giải trí và nghỉ dưỡng tại gia (Staycation).
3. Kinh nghiệm đọc bản vẽ và tối ưu hóa mặt bằng chung cư
Để không bị “hớ” khi xem bản vẽ mặt bằng chung cư, bạn cần lưu ý những điểm sau:
- Cách đọc các ký hiệu cơ bản: Hãy chú ý các ký hiệu tường chịu lực (thường tô đen đậm) và tường ngăn (nét mảnh). Bạn không thể đập bỏ tường chịu lực hay hộp kỹ thuật (ký hiệu chữ X hoặc bôi đen ở góc nhà).
- Xử lý góc cạnh: Nhiều layout căn hộ bị dính cột to hoặc góc tường méo. Lời khuyên là hãy sử dụng đồ nội thất “đo ni đóng giày” (tủ âm tường, kệ góc) để che đi các khuyết điểm này, biến góc chết thành không gian lưu trữ.
- Cải tạo đập thông: Nếu bạn mua căn 3 ngủ nhưng chỉ có nhu cầu ở 2 người, đừng ngại đập thông 1 phòng ngủ nhỏ để nới rộng phòng khách hoặc làm phòng thay đồ lớn. Việc này sẽ nâng tầm đẳng cấp căn hộ lên rất nhiều.
Việc lựa chọn đúng layout ngay từ đầu sẽ quyết định 70% sự tiện nghi trong cuộc sống sau này của bạn, 30% còn lại phụ thuộc vào thiết kế nội thất. Hy vọng 13 mẫu bản vẽ mặt bằng chung cư cao cấp trên đây đã giúp bạn định hình được ngôi nhà mơ ước của mình.
